Spis treści
Rozwiń spis treściLiny z poliamidu wykonywane są w trzech konstrukcjach: kręcone (3-pokrętkowe), plecione (8-pokrętkowe) i podwójnie plecione DBR.
Zakres typowych średnic jak poniżej:

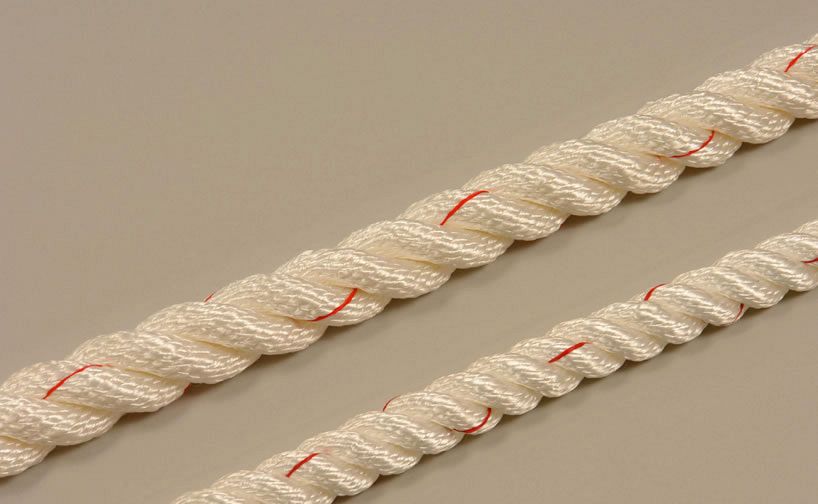

- kręcone (3-pokrętkowe), niewielkie średnice od 4 do 36mm,
- plecione (8-pokrętkowe), rzadko stosowane, raczej większe średnice,

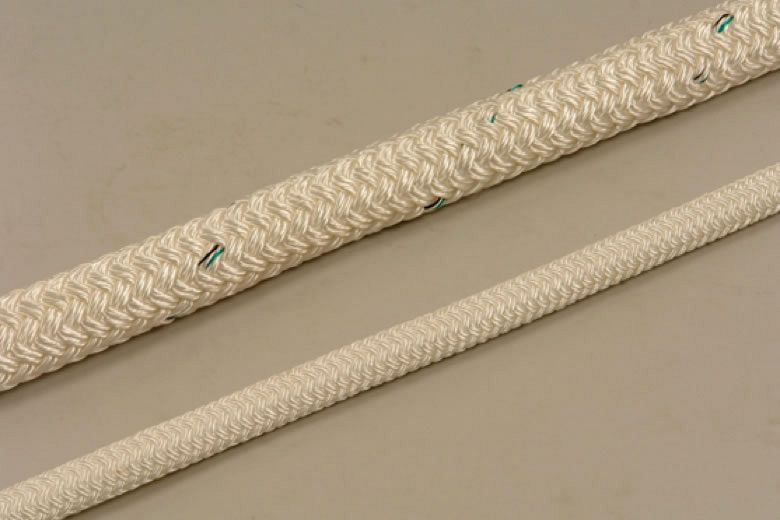

- podwójnie plecione DBR (rdzeń i oplotka 16+32 splotek), średnice od 24mm wzwyż.
Standardowy kolor: biały, inne kolory na życzenie.
Właściwości lin poliamidowych:
- ciężar właściwy 1,14 g/cm3
- punkt topnienia 215 °C
- odporność na chemikalia-zasady
- odporność na promieniowanie UV

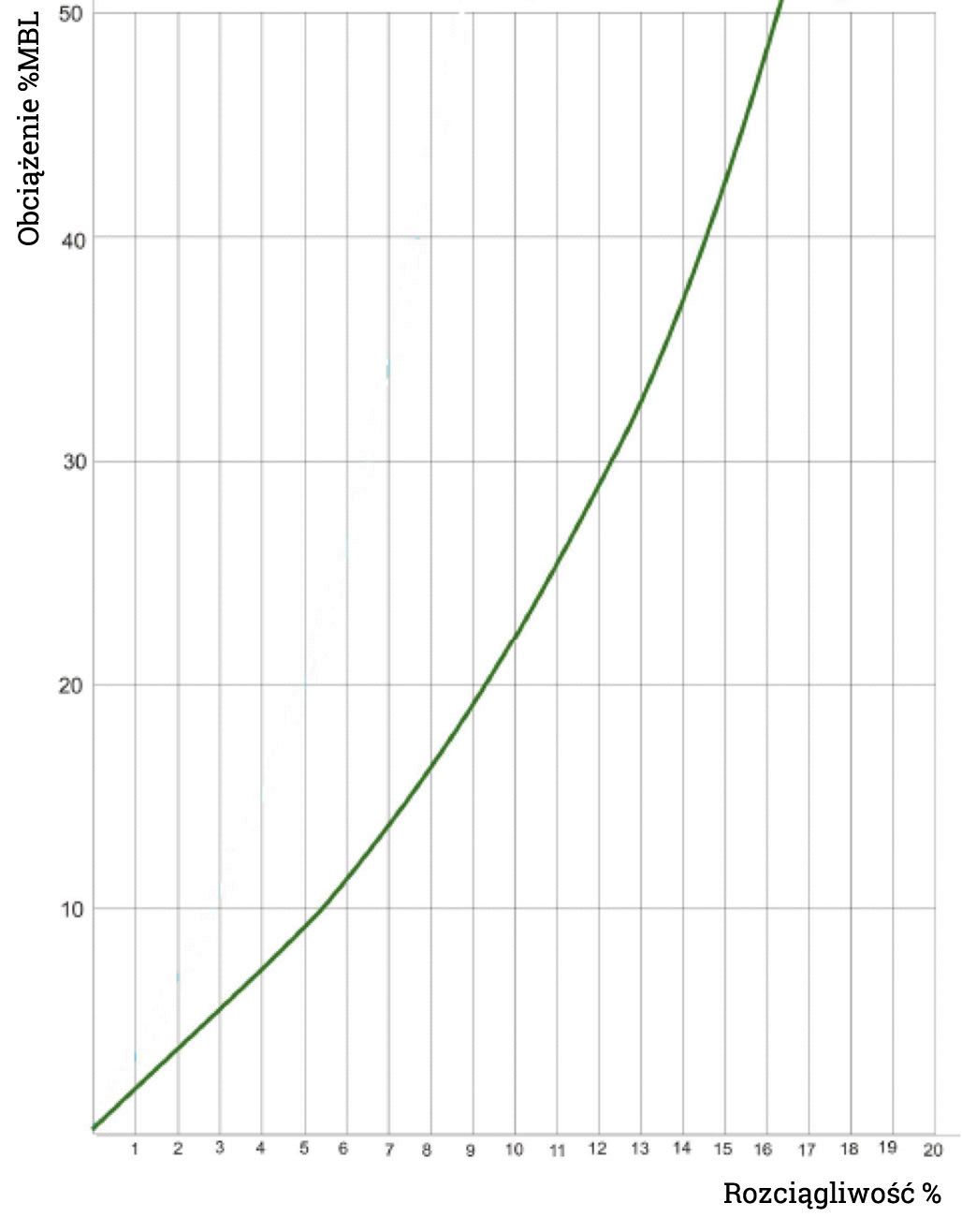

- duża rozciągliwość (zdolność pochłaniania energii) a tym samym wysoka odporność na zerwania dynamiczne (patrz Wykres 1)
- duża wytrzymałość na zrywanie statyczne (patrz Tabela 1 i 2)
- wysoka odporność na przecieranie i zużycie
- dobra elastyczność
Główne wady lin poliamidowych:
- tonąca
- niska odporność na chemikalia-kwasy
- absorbująca wilgoć (na mrozie sztywnieje)
Zastosowanie w branży morskiej: liny cumownicze, liny holownicze, sprężyny holownicze, rybołówstwo, żeglarstwo.
Średnica mm | Ciężar g/ m | Siła zrywania kN |
|---|---|---|
4 | 9,87 | 3,7 |
6 | 22,2 | 7,93 |
8 | 39,5 | 13,8 |
10 | 61,7 | 21,2 |
12 | 88,8 | 30,1 |
14 | 12,1 | 40,0 |
16 | 158 | 51,9 |
18 | 200 | 64,3 |
20 | 247 | 79,2 |
22 | 299 | 94,0 |
24 | 355 | 112,0 |
26 | 417 | 129,0 |
28 | 484 | 149,0 |
30 | 555 | 169,0 |
32 | 632 | 192,0 |
36 | 800 | 240,0 |
Tabela 1. Wytrzymałość lin 3-pokrętkowych.
Średnica mm | Ciężar g/m | Siła zrywania kN |
|---|---|---|
24 | 124 | 358 |
26 | 420 | 145 |
28 | 488 | 168 |
30 | 560 | 193 |
32 | 637 | 219 |
36 | 806 | 277 |
40 | 955 | 341 |
44 | 1200 | 412 |
48 | 1430 | 490 |
52 | 1680 | 574 |
56 | 1950 | 665 |
60 | 2240 | 762 |
64 | 2550 | 867 |
72 | 3220 | 1 100 |
80 | 3980 | 1 350 |
Tabela 2. Wytrzymałość lin podwójnie plecionych DBR.
